短程分子蒸馏仪技术概况

  短程（分子）蒸馏分离过程如图示，物料从蒸发器的顶部加入，经转子上的料液分布器被连续均匀地分布在加热面，刮膜器将产品刮成一层极薄、呈湍流状的液膜。蒸发器内部是高真空状态，物料在加热面上吸热而从加热面上逸出，轻分子的自由程大于加热面到冷凝面的距离，与冷凝器碰撞并被捕获形成新的液流，沿冷凝器管流下，通过底部轻质出料管排出；重分子的自由程小于加热面到冷凝面的距离，保持在加热面的液流层内，通过加热区下端的圆形通道收集，再从侧面的重质出料管排出。

 一套完整的短程（分子）蒸馏装置包括进料单元、蒸发器、外部冷阱、出料单元、加热单元、制冷单元、真空单元等部件。各部件选型与分离物料的性质、工艺要求、企业现有资源条件合理适配才能***整套设备满足使用要求。多级薄膜、短程蒸发器串联在一起，经过连续多级蒸馏，可实现多组份复杂混合物的分离。选型前需进行多次实验论证，不能简单拼装。西安特普讯团队，有十几年的选型及使用经验，精心为客户推荐每一套装置方案，协助用户把每一套装置的使用工艺优化到。

短程（分子）蒸馏的优势

和传统的减压蒸馏、精馏相比较，短程（分子）蒸馏有以下特点

1. 物料受热时间短

旋转刮板推动料液在加热表面上呈螺旋状连续地向下移动并脱离加热面，被分离物料从加热面逸出很快被冷凝器冷却收集，这种方法把物料与加热面接触时间降到最小。消除了热分解、聚合或变质。

2. 蒸发温度低

料液分布器把物料以薄膜状均匀的分布在加热面上，减少了物料静液面产生的压力差。加热

面和冷凝面的距离短，轻分子从加热面溢出后迅速被冷凝，减少了气体转移产生的压力降，比较容易获得较低的蒸发压力；另外只要轻分子从蒸发面溢出后的运动自由程大于蒸发面与冷凝面的距离就可实现分离，不用加热到被分离物质的沸点，因而蒸馏温度要比常规蒸馏低得多。

3. 自清洁加热面

旋转刮板在加热表面滑动，对液膜不断地搅动和更新，防止了物料在加热面的鼓泡、刮壁结

垢等，能成功地应用于常规蒸馏容易鼓泡、在加热表面结垢物料的浓缩和分离。

4. 蒸发效***、适应性强、操作方便

多级串联在一起，经过多级蒸馏，可实现多组份复杂混合物的分离。西安特普讯团队经过多年研究改进，成功解决了有压差条件下可重复性物料转移输送的难题，使连续化生产变得更加简洁稳定，从***级进料到每一级不同馏份的输出均在连续化进行； 蒸馏参数调整后对馏份的影响可以随时取样跟进；从小试到中试再到大型工业化设备同比放大适应性强。

由于短程蒸馏的以上特征，可以消除热分离过程中产生的热分解、聚合或变质，所以分子蒸馏是热分离目的产物最温和的蒸馏方法，特别适合于高分子量、高沸点、高粘度的物质及热稳定性极差的有机混合物。现已广泛应用于多种天然成分的提取，可摆脱化学处理方法的束缚，真正保持了产品天然的特性，被视为天然品质的保护者和回归者。

应用领域

★热敏性化合物的热分离

★有机合成物质的提纯

★生物提取液中有效成分的分离

★工业废料的回收利用

★食品工业中毒害物质的去除

★有机化合物的脱色、除异味

★化合物中残留溶剂的高精度去除

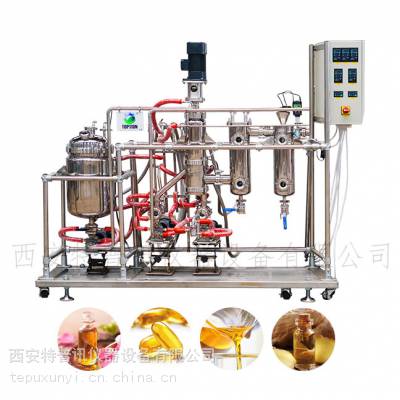

我们短程分子蒸馏仪的优势

1、有自主研发及生产能力，根据不同工况设计各种不同形式的蒸馏系统，以满足不同的工艺要求及用户审美。

a、不同的蒸发器形式

可视化蒸发器、洁净型蒸发器、专用蒸发器、上出口蒸发器（见附图）

b、不同的出料方式（见附图）

c、不同的外置冷阱方式（见附图）

单液氮冷阱、防堵塞冷阱、双用冷阱、双冷阱（见附图）

d、多样化的真空配置（见附图）

2、连续进出料物料输送方式设计，关键技术取得国家zhuanli证书

3、物料管路全夹套保温，延伸了设备使用领域，对于熔点高、低温下粘度较大类产品也能通过伴热达到较好使用效果。

4、可拆卸清洗式洁净蒸发器设计，适用于小批量、多品种公司应用，大大避免了更换产品时造成的交差污染。本形式蒸发器设计取得国家zhuanli证书。

5、公司拥有实验室，可为用户样品及产品做验证试验，让客户买的放心，用的舒心。

6、部件选材精益求精，关键部件均选用国内外优质品牌，品质的部件铸就质量的整体设备。在与全球***公司合作过程中，向其学习借鉴***的管理经验，完善自身内部管理体系，逐步将TOPTION打造成***企业。
